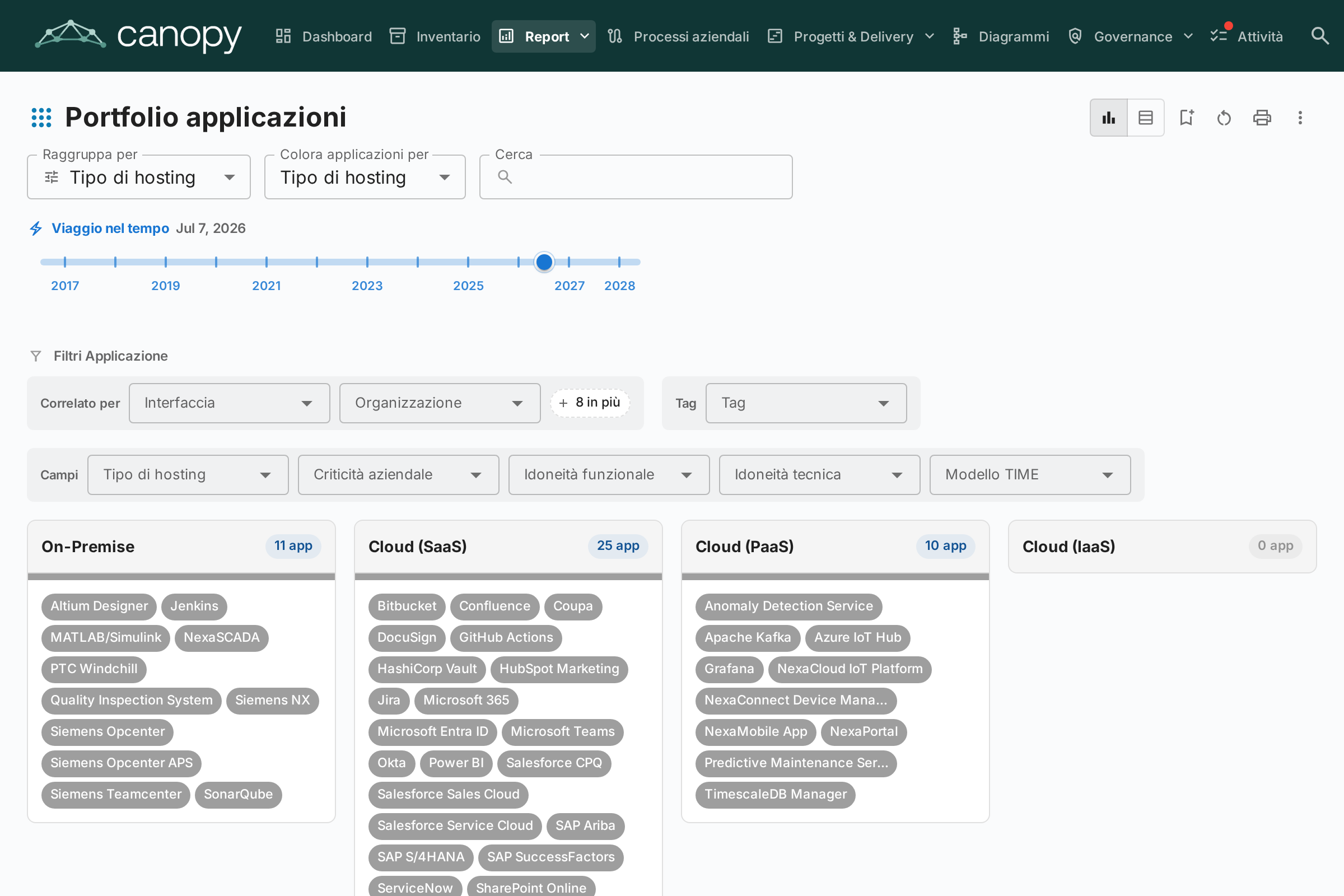

Report

Turbo EA include un potente modulo di reportistica visiva che consente di analizzare l'enterprise architecture da diverse prospettive. Tutti i report possono essere salvati per il riutilizzo con la configurazione attuale di filtri e assi.

Report Portfolio

Il Report Portfolio mostra un grafico a bolle (o scatter plot) configurabile delle vostre card. Scegliete cosa rappresenta ogni asse:

• Asse X — Selezionate qualsiasi campo numerico o di selezione (es. Idoneità Tecnica)
• Asse Y — Selezionate qualsiasi campo numerico o di selezione (es. Criticità Aziendale)
• Dimensione bolla — Mappate su un campo numerico (es. Costo Annuale)
• Colore bolla — Mappate su un campo di selezione o stato del ciclo di vita

Questo è ideale per l'analisi del portfolio — ad esempio, posizionare le applicazioni per valore aziendale vs. idoneità tecnica per identificare candidati per investimento, sostituzione o ritiro.

Analisi IA del portafoglio

Quando l'IA è configurata e le analisi del portafoglio sono abilitate da un amministratore, il report del portafoglio mostra un pulsante Analisi IA. Cliccandolo viene inviato un riepilogo della vista corrente al provider IA, che restituisce analisi strategiche su rischi di concentrazione, opportunità di modernizzazione, problematiche del ciclo di vita e bilanciamento del portafoglio. Il pannello delle analisi è comprimibile e può essere rigenerato dopo aver modificato filtri o raggruppamenti.

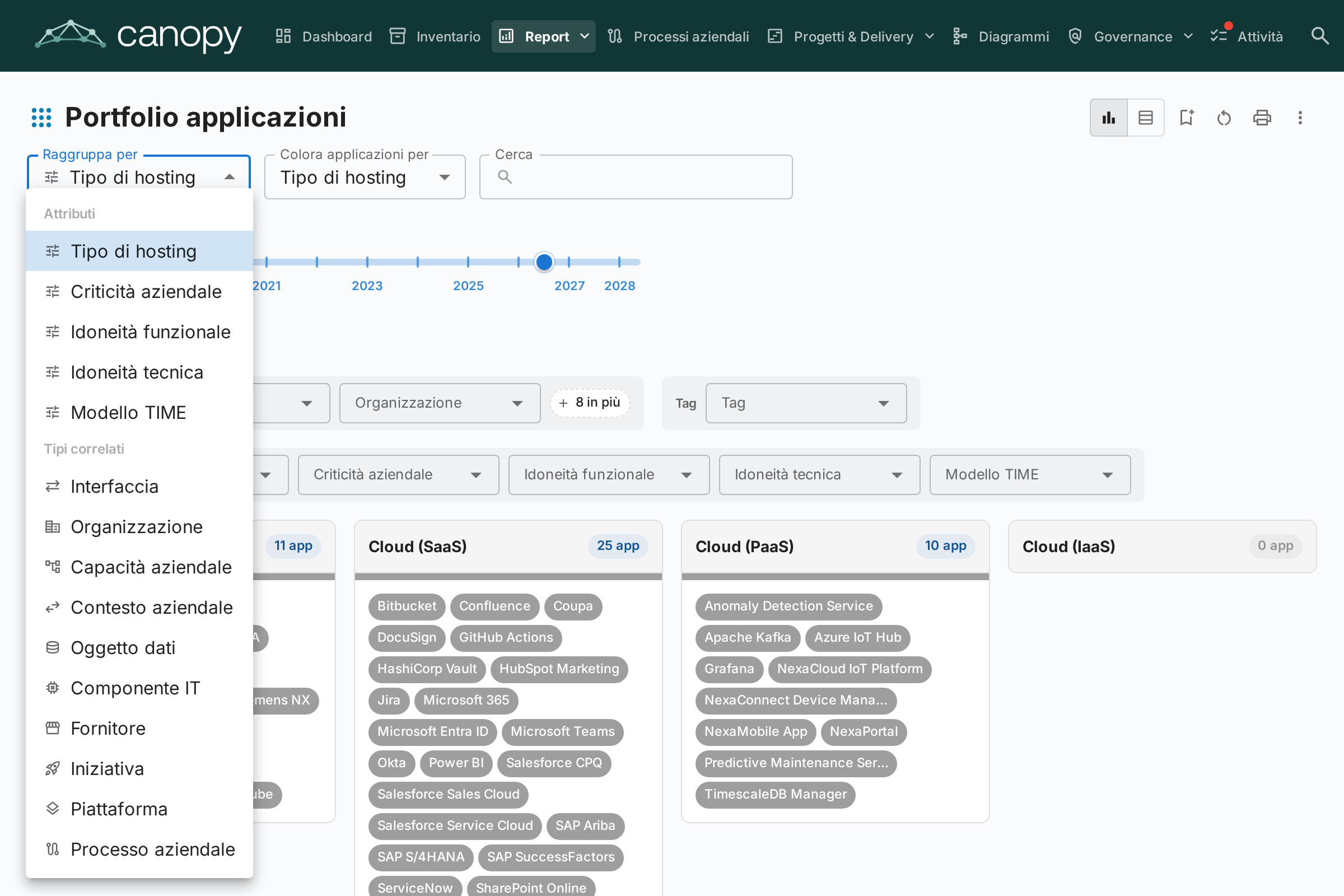

Portfolio flessibile

Il Portfolio flessibile utilizza gli stessi controlli del Portfolio applicazioni ma aggiunge un selettore Tipo di scheda in cima alla barra degli strumenti. Permette di analizzare portafogli di Capability di business, Iniziative, Componenti IT o qualsiasi altro tipo di scheda visibile con la stessa esperienza di raggruppamento, colorazione e filtri.

Lo screenshot mostra un caso d'uso tipico: scegli Oggetto dati come tipo di scheda, Raggruppa per → Applicazione per vedere quale applicazione possiede quali dati e Colora per → Sensibilità dei dati per individuare a colpo d'occhio dove risiedono i dati riservati.

Cambiare il tipo di scheda azzera le selezioni di raggruppamento, colore e filtri (referenziano chiavi di campo che non esistono nel nuovo tipo) e il report viene ricaricato con i campi, le relazioni e i tag applicabili al tipo scelto. Il report condivide lo stesso permesso del Portfolio applicazioni (reports.portfolio) e viene salvato in modo indipendente.

Sottotipi di relazione

Quando le relazioni di una scheda portano un valore di «tipo» — ad esempio il tipo di utilizzo (Proprietario / Utente / Stakeholder) sulle relazioni Organizzazione→Applicazione, o il tipo di supporto sulle relazioni Applicazione→Capability di business — puoi colorare le schede in base a quel valore e filtrarle. Raggruppa il report per il tipo di scheda correlato per usarli (ad es. Raggruppa per → Organizzazione per abilitare il tipo di utilizzo): il sottotipo compare quindi sotto il gruppo Sottotipi di relazione nel menu Colora per e come riga di filtri dedicata. Poiché ogni scheda è mostrata sotto una scheda correlata, viene colorata in base a quella relazione: un'applicazione che è Utente di un'organizzazione appare come Utente lì, anche se appartiene a un'altra.

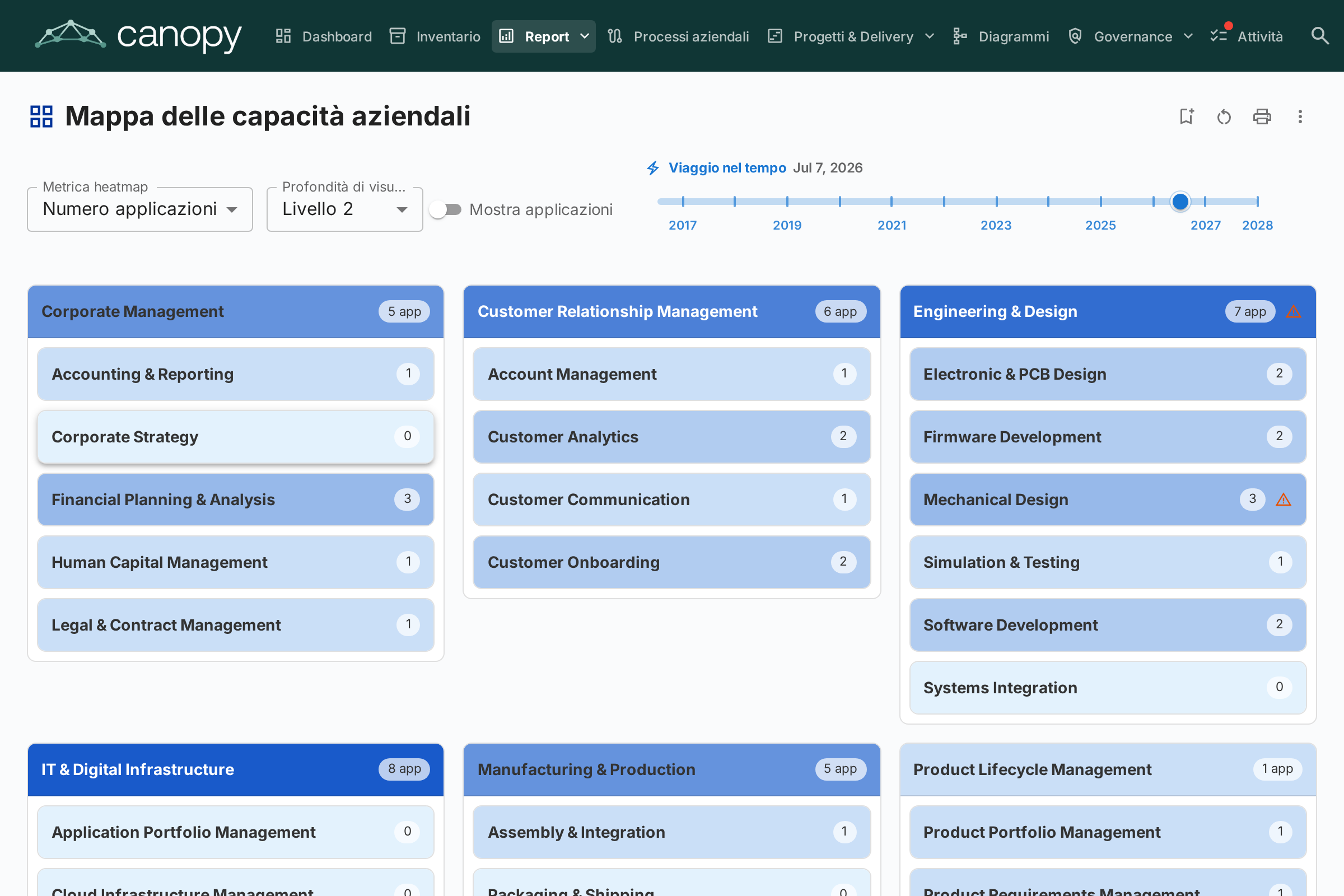

Mappa delle Capability

La Mappa delle Capability mostra una mappa di calore gerarchica delle business capability dell'organizzazione. Ogni blocco rappresenta una capability, con:

• Gerarchia — Le capability principali contengono le loro sotto-capability
• Colorazione a mappa di calore — I blocchi sono colorati in base a una metrica selezionata (es. numero di applicazioni di supporto, qualità media dei dati o livello di rischio)
• Cliccate per esplorare — Cliccate su qualsiasi capability per approfondire i dettagli e le applicazioni di supporto

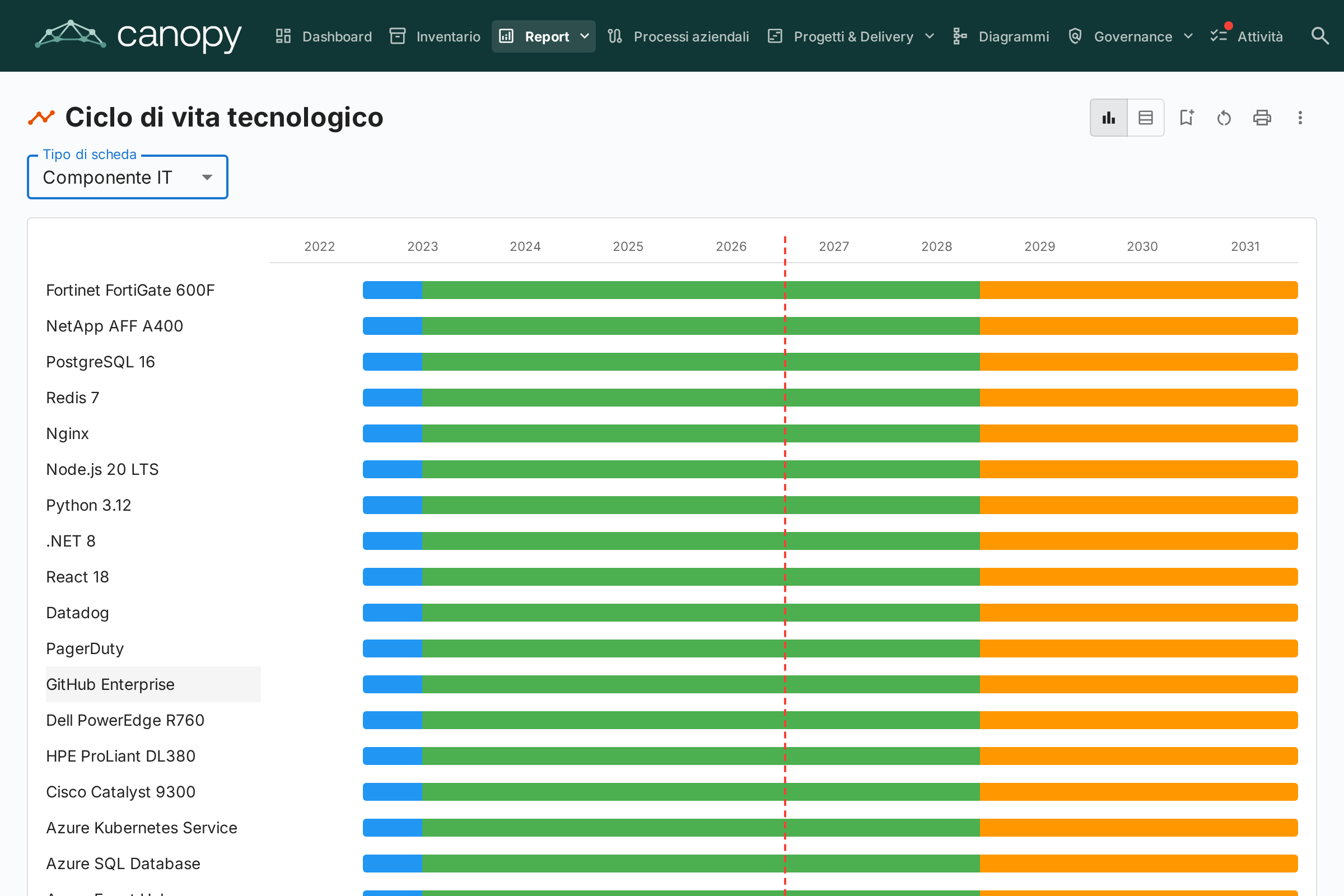

Report Ciclo di vita

Il Report Ciclo di vita mostra una visualizzazione temporale di quando i componenti tecnologici sono stati introdotti e quando è previsto il loro ritiro. Fondamentale per:

• Pianificazione del ritiro — Vedete quali componenti si avvicinano alla fine del ciclo di vita
• Pianificazione degli investimenti — Identificate le lacune dove serve nuova tecnologia
• Coordinamento delle migrazioni — Visualizzate i periodi sovrapposti di phase-in e phase-out

I componenti sono visualizzati come barre orizzontali che attraversano le fasi del ciclo di vita: Plan, Phase In, Active, Phase Out e End of Life.

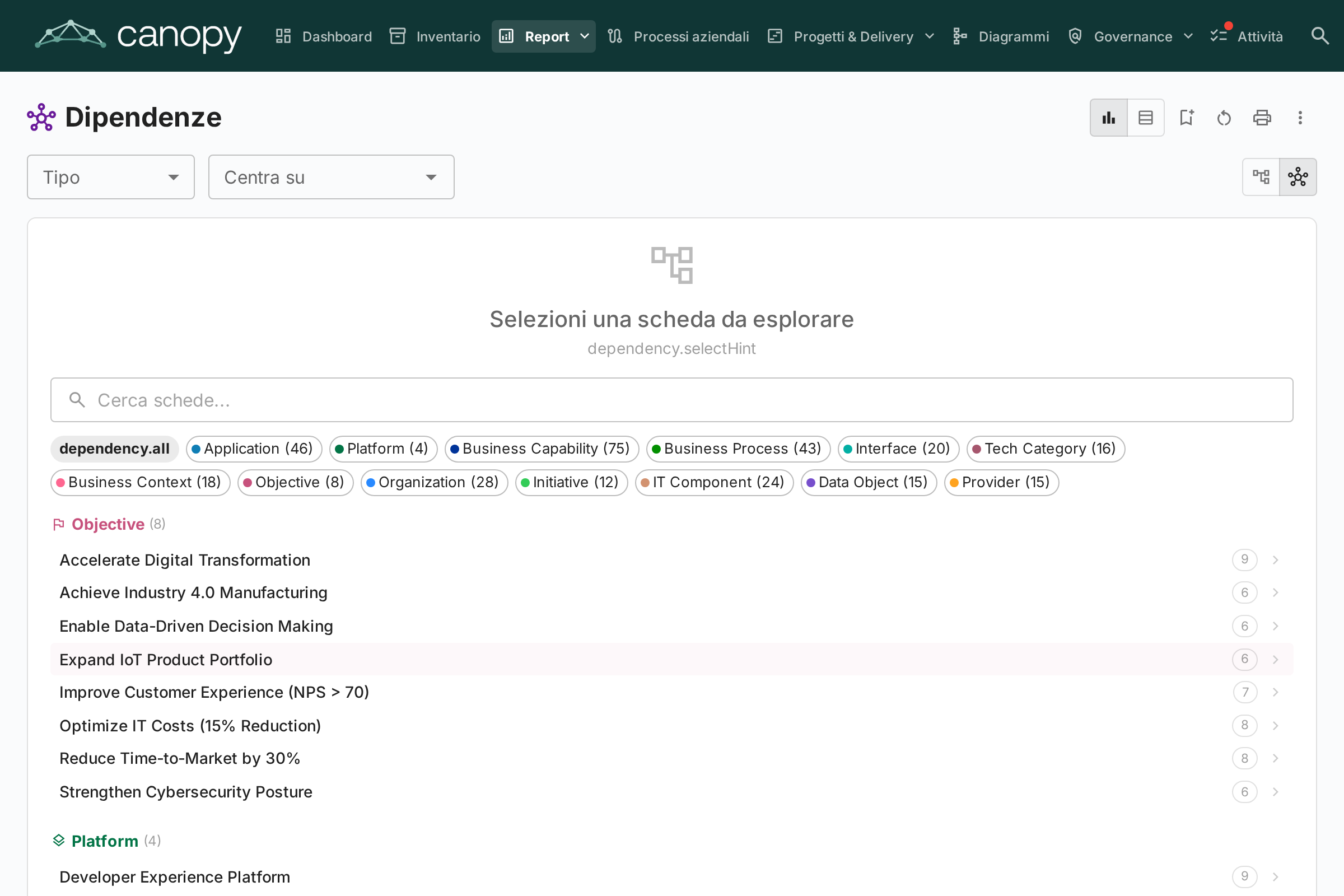

Report Dipendenze

Il Report Dipendenze visualizza le connessioni tra componenti come un grafo a rete. I nodi rappresentano le card e gli archi rappresentano le relazioni. Funzionalità:

• Controllo della profondità — Limitate quanti salti dal nodo centrale visualizzare (limitazione della profondità BFS)
• Filtro per tipo — Mostrate solo specifici tipi di card e tipi di relazione
• Esplorazione interattiva — Cliccate su qualsiasi nodo per ricentrare il grafo su quella card
• Analisi dell'impatto — Comprendete il raggio d'azione delle modifiche a un componente specifico

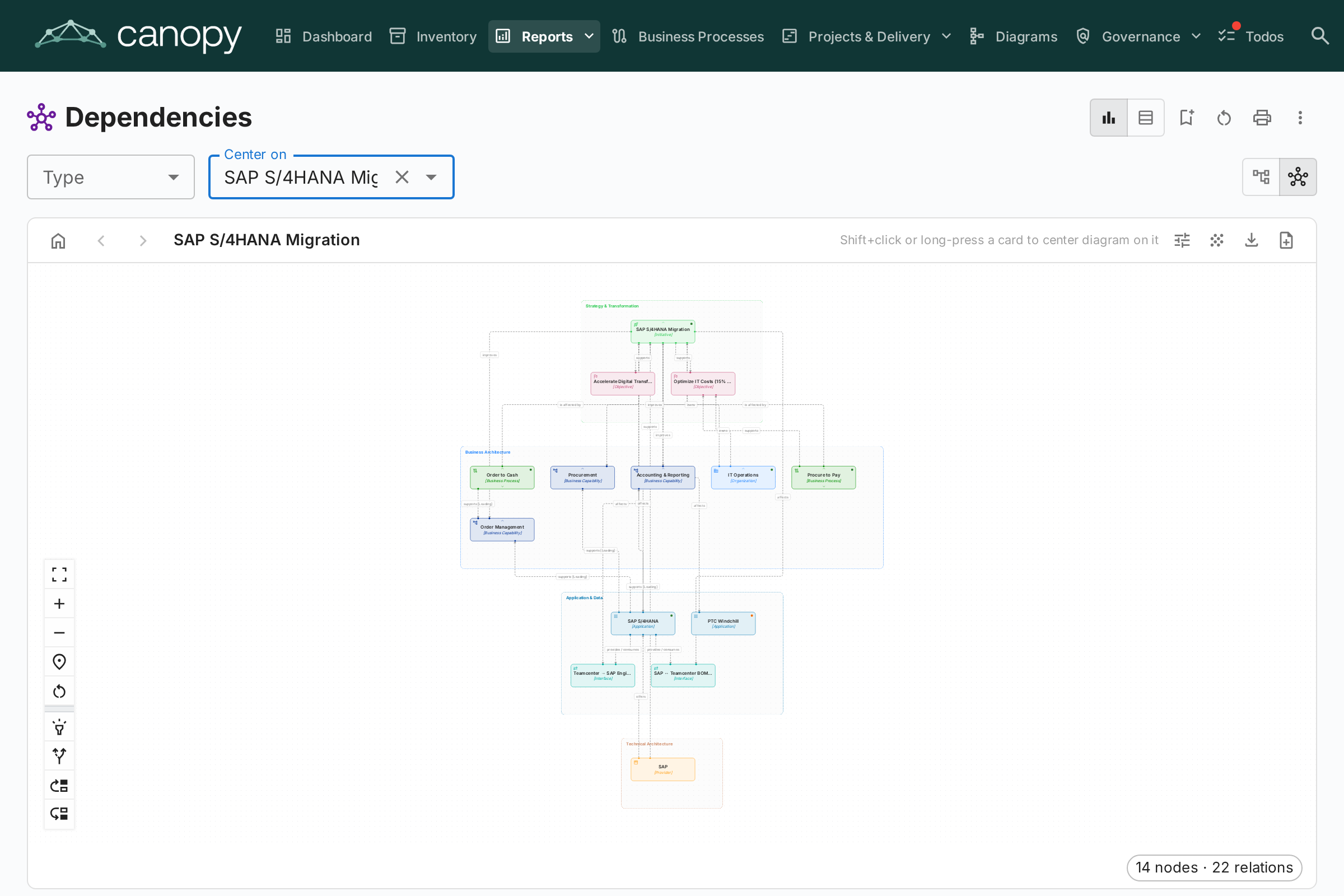

Layered Dependency View (vista delle dipendenze a livelli)

Passate alla Layered Dependency View usando i pulsanti di modalità di visualizzazione nella barra degli strumenti. È la notazione interna di Turbo EA per mostrare le dipendenze tra le schede sui quattro livelli EA — ispirata al principio di stratificazione di ArchiMate e alla filosofia dei «buoni valori predefiniti» del modello C4, ma distinta da entrambi. La stessa vista viene riutilizzata nella pagina di dettaglio della scheda (mostrando il vicinato di dipendenze immediato della scheda) e nell'assistente TurboLens Architect, così le dipendenze appaiono uguali ovunque.

Leggere il diagramma

• Corsie per livello — Le schede sono raggruppate per livello architetturale (Strategia e Trasformazione, Architettura di Business, Applicazione e Dati, Architettura Tecnica) all'interno di rettangoli di confine tratteggiati, in ordine fisso.
• Nodi colorati per tipo con icone — Ogni nodo è colorato in base al suo tipo di scheda e mostra l'icona del tipo di scheda nell'angolo in alto a sinistra, così i tipi sono riconoscibili a colpo d'occhio anche senza colore.
• Archi orientati ed etichettati — Gli archi seguono la direzione della relazione del metamodello (origine → destinazione) e portano l'etichetta diretta della relazione (per es. usa, supporta, gira su). Quando una relazione è qualificata con un valore (come un Tipo di supporto Principale), questo appare tra parentesi quadre dopo l'etichetta — ad esempio supporta [Principale].
• Schede proposte — Nell'assistente TurboLens Architect, le schede non ancora confermate hanno un bordo tratteggiato e un badge verde NUOVO.

Esplorare e navigare

• Spostamento, zoom, minimappa — Trascinate il canvas per spostarvi, scorrete per zoomare e usate la minimappa per navigare diagrammi di grandi dimensioni.
• Cliccate per ispezionare — Cliccate su qualsiasi nodo per aprire il pannello laterale di dettaglio della scheda.
• Ricentrare — Maiusc+clic o pressione prolungata su una scheda per centrare il diagramma su di essa; i pulsanti Torna al selettore di schede, Scheda precedente e Scheda successiva della barra degli strumenti percorrono la cronologia di navigazione.
• Modalità evidenziazione — Passate il mouse su una scheda per evidenziare le sue connessioni; sui dispositivi touch, attivate la Modalità evidenziazione nel pannello dei controlli per evidenziare con il tocco.
• Modalità espansione — Attivate la Modalità espansione nel pannello dei controlli, quindi cliccate su una scheda per mostrare tutte le sue relazioni su richiesta.
• Mostra genitore / Mostra figli — Due alternative mirate alla modalità espansione. Attivate Mostra genitore (freccia in su) o Mostra figli (freccia in giù) nel pannello dei controlli, quindi cliccate su una scheda per aggiungere al diagramma solo il suo elemento padre della gerarchia o i suoi figli diretti. Le schede mostrate rimangono nel diagramma — così potete combinare genitori e figli — e vengono rimosse quando ricentrate o reimpostate la vista.
• Nessuna scheda centrale richiesta — Nel report Dipendenze la Layered Dependency View mostra tutte le schede che corrispondono al filtro di tipo corrente, quindi non dovete scegliere prima una scheda di partenza.

Personalizzare la vista (dalla barra degli strumenti)

• Menu di visualizzazione scheda — Attivate l'etichetta del tipo e un punto di stato del ciclo di vita, abilitate gli indicatori di gerarchia (un piccolo chevron su ogni scheda che ha un genitore sopra o figli sotto non presenti nel diagramma — un suggerimento per usare gli strumenti Mostra) e scegliete campi attributo aggiuntivi da mostrare su ogni scheda — i primi due appaiono sulla scheda e l'insieme completo compare nel tooltip al passaggio del mouse. Le scelte vengono ricordate tra le visite.
• Mostra schede a fine vita — Le schede correlate il cui ciclo di vita ha raggiunto la fine vita vengono nascoste per impostazione predefinita per mantenere il grafico focalizzato; attivate questa opzione (nel menu Visualizzazione schede) per farle ricomparire. La scheda su cui siete centrati viene sempre mostrata, anche se è essa stessa a fine vita.
• Mostra i valori delle relazioni — Molte relazioni possono essere qualificate con un valore (ad es. un'applicazione supporta una capacità come Principale, Secondario o Nessun supporto). Quando è attivo (impostazione predefinita), questi valori appaiono tra parentesi quadre accanto all'etichetta della relazione (supporta [Principale]) e sono inclusi nelle esportazioni di immagini. Disattivatelo nel menu Visualizzazione schede per una vista più pulita; le relazioni senza valore restano invariate in entrambi i casi.
• Riorganizzare — Trascinate una scheda per spostarla all'interno del suo livello, oppure trascinate un intero riquadro di livello per spostarlo con tutte le sue schede. Reimposta vista (nella barra degli strumenti a sinistra) ripristina la disposizione automatica e cancella ogni esplorazione.
• Sfondo — Alternate lo sfondo del canvas tra griglia, punti e nessuno.
• Esportazione e schermo intero — Esportate il diagramma in PNG o SVG, oppure apritelo a schermo intero.
• Crea diagramma — Trasforma la vista corrente in un nuovo diagramma modificabile nel modulo Diagrammi. Ricrea le schede, le relazioni e le quattro corsie dei livelli di architettura, e ogni forma rimane collegata alla sua scheda di inventario. Ti viene chiesto un nome e poi vieni portato direttamente al nuovo diagramma. Disponibile per gli utenti che possono creare diagrammi.

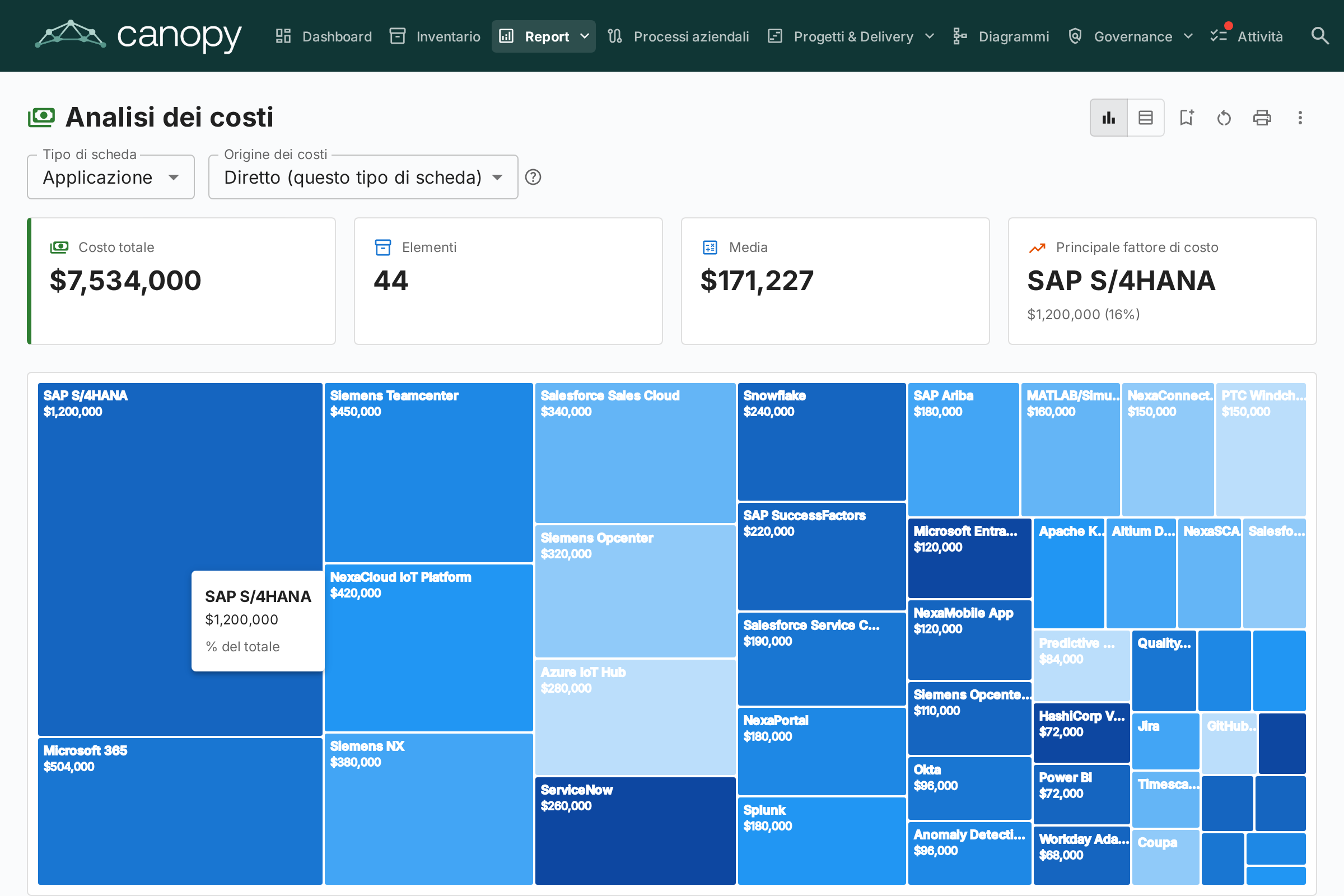

Report Costi

Il Report Costi fornisce un'analisi finanziaria del vostro panorama tecnologico:

• Vista treemap — Rettangoli annidati dimensionati per costo, con raggruppamento opzionale (es. per organizzazione o capability)
• Vista grafico a barre — Confronto dei costi tra componenti
• Tipo di scheda — Scegliete il tipo di scheda su cui costruire il report (Applicazione, Componente IT, Fornitore, …).

Origine dei costi

Quando il tipo di scheda selezionato ha almeno un tipo di relazione che punta a un tipo dotato di un campo di costo, accanto a Tipo di scheda compare un selettore Origine dei costi. Permette di scegliere da dove provengono i numeri:

• Diretto (questo tipo di scheda) — opzione predefinita; somma il campo di costo sulle schede mostrate. Da usare quando si consultano direttamente Applicazioni o Componenti IT.
• Aggregare dalle schede collegate — selezionate una o più voci Tipo · Campo (per esempio Applicazione · Costo annuo totale, Componente IT · Costo annuo totale). Il valore di ogni scheda primaria diventa allora la somma di quel campo sulle sue schede collegate.

Il selettore è a selezione multipla, quindi un unico consolidamento può combinare più tipi correlati. Esempio: visualizzando il Fornitore Microsoft, selezionare insieme Applicazione · Costo annuo totale e Componente IT · Costo annuo totale mostra l'intera impronta del fornitore — Teams, M365, Azure e qualunque altro componente fornito da Microsoft — come un unico numero.

Perché nulla viene contato due volte

Il selettore è costruito in modo da rendere il doppio conteggio impossibile per costruzione:

• Ogni voce è una coppia unica (tipo destinazione, campo di costo): l'elenco propone ogni coppia esattamente una volta, anche quando più tipi di relazione raggiungono lo stesso tipo destinazione.
• All'interno di una stessa coppia, due schede collegate tramite più tipi di relazione contribuiscono con il loro costo una sola volta.
• Tra voci diverse, nessuna scheda può contribuire due volte: una scheda ha esattamente un tipo, e campi di costo diversi sulla stessa scheda sono valori indipendenti.

Una piccola icona di aiuto (?) accanto al selettore ribadisce questa garanzia al passaggio del mouse.

L'elenco delle opzioni è generato dal vostro metamodello — i tipi di relazione e i campi di costo vengono individuati a runtime, quindi qualunque tipo di scheda o relazione personalizzata aggiunta diventa automaticamente un'Origine dei costi valida.

Drill-down in un rettangolo

Quando almeno un'Origine costi è attiva, i rettangoli del treemap diventano cliccabili. Cliccando su uno, il grafico viene sostituito dalla scomposizione del costo di quel rettangolo: le card collegate che hanno contribuito al suo totale, dimensionate per il loro costo diretto. Sopra il grafico appare una briciola di pane, ad esempio Tutte le Applicazioni › NexaCore ERP; clicca su un segmento qualsiasi per risalire.

• Singola Origine costi attiva — il drill-down mostra un treemap delle card collegate (ad esempio, cliccando su NexaCore ERP con Componente IT · Costo annuale totale selezionato vengono mostrati i componenti IT collegati a NexaCore ERP, dimensionati per il loro costo annuale).
• Più Origini costi attive — il drill-down mostra un treemap per origine affiancati (1 colonna su schermi stretti, 2 su quelli ampi). Ogni pannello ha la propria intestazione, il proprio totale e la propria % del totale nel tooltip — così i diversi tipi di card mantengono la propria scala invece di essere compressi in un unico grafico.

Lo slider della linea temporale, la selezione dell'Origine costi e gli altri filtri vengono mantenuti durante il drill-down, e il livello di drill-down fa parte della configurazione del report salvato: salvando un report mentre si è in drill-down lo si riapre direttamente a quel livello. Senza un'Origine costi attiva, un clic su un rettangolo apre invece il pannello laterale della card (non c'è nulla da scomporre).

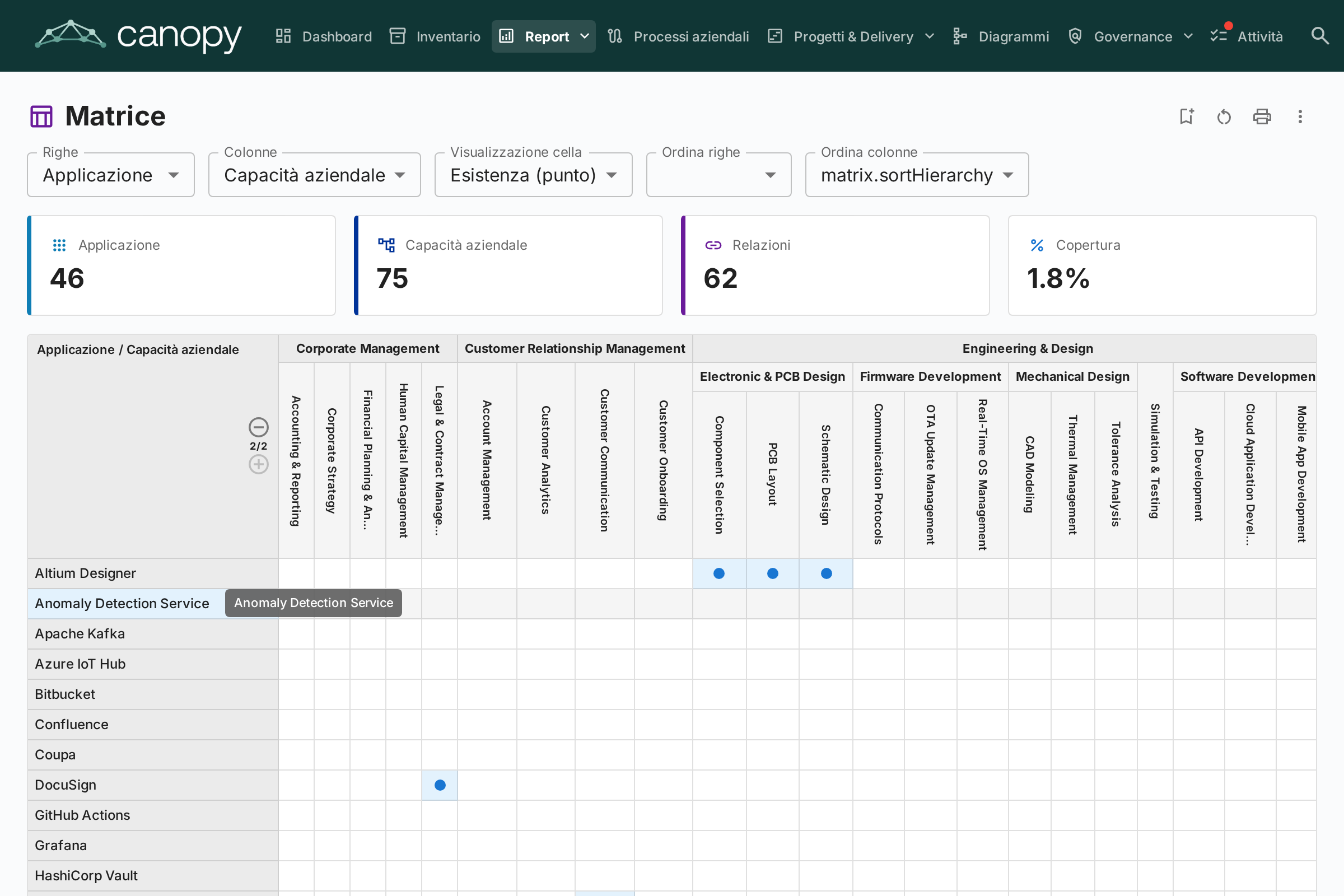

Report Matrice

Il Report Matrice crea una griglia di riferimento incrociato tra due tipi di card. Ad esempio:

• Righe — Application
• Colonne — Business Capability
• Celle — Indicano se esiste una relazione (e quante)

Questo è utile per identificare lacune di copertura (capability senza applicazioni di supporto) o ridondanze (capability supportate da troppe applicazioni).

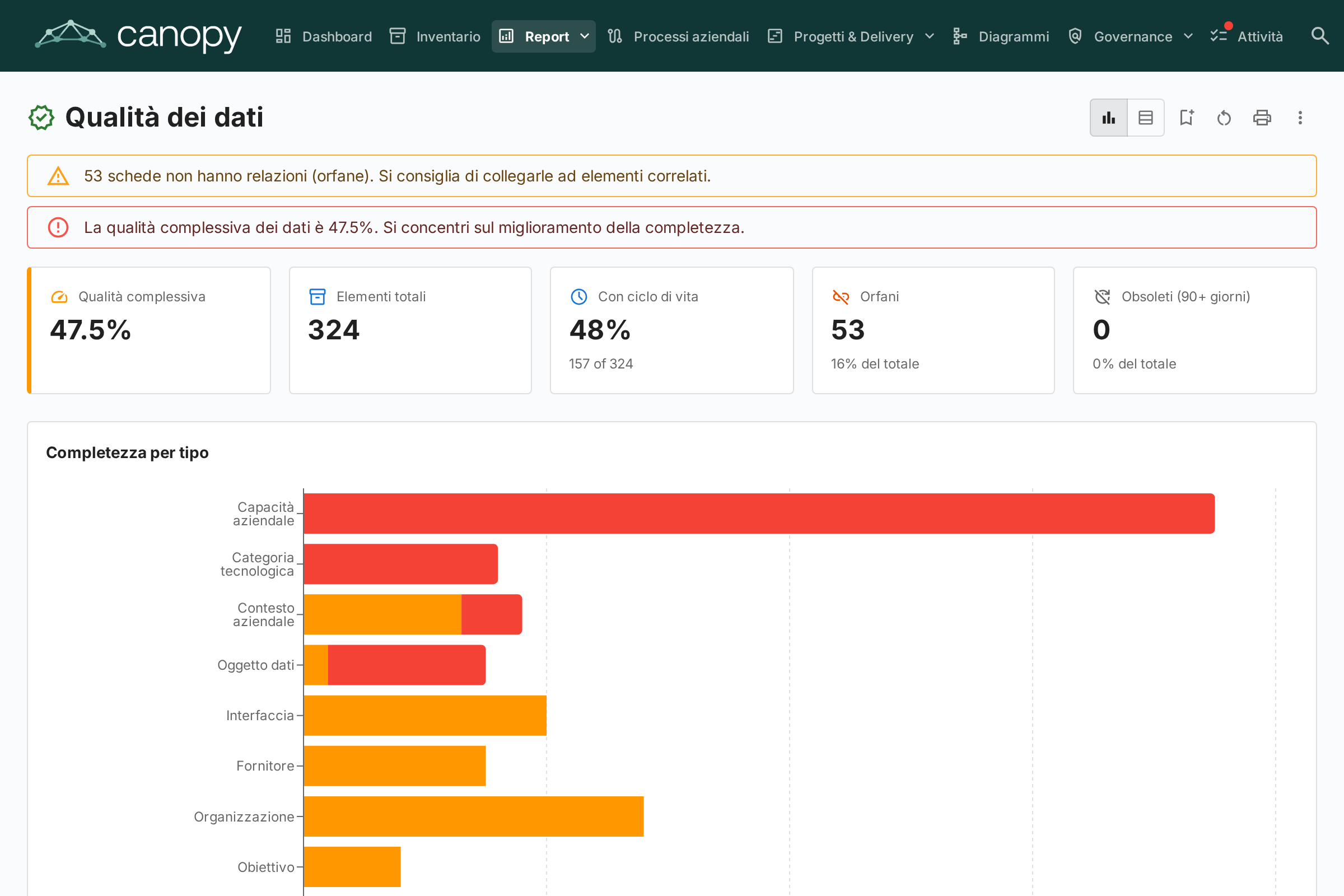

Report Qualità dei Dati

Il Report Qualità dei Dati è una dashboard di completezza che mostra quanto bene i vostri dati architetturali sono compilati. Basato sui livelli di importanza configurati nella scheda Qualità dei dati di ogni tipo di card (ogni campo più i fattori integrati Descrizione, Ciclo di vita, Relazioni obbligatorie e Tag obbligatori):

• Punteggio complessivo — Qualità media dei dati su tutte le card
• Per tipo — Dettaglio che mostra quali tipi di card hanno la migliore/peggiore completezza
• Card individuali — Elenco delle card con la qualità dei dati più bassa, prioritizzate per il miglioramento

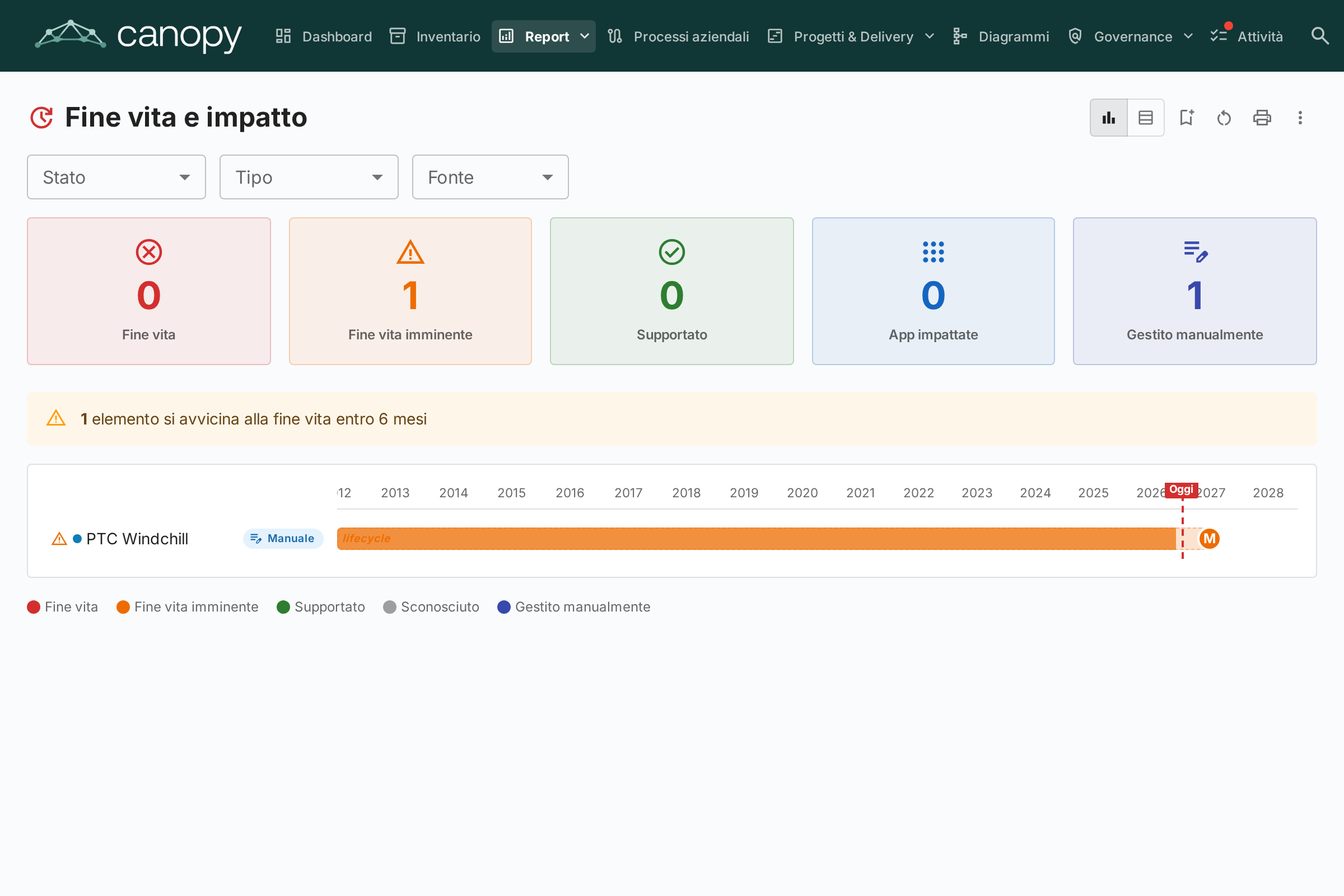

Report End of Life (EOL)

Il Report EOL mostra lo stato di supporto dei prodotti tecnologici collegati tramite la funzionalità Amministrazione EOL:

• Distribuzione degli stati — Quanti prodotti sono Supportati, In avvicinamento a EOL o End of Life
• Timeline — Quando i prodotti perderanno il supporto
• Prioritizzazione del rischio — Concentratevi sui componenti mission-critical in avvicinamento a EOL

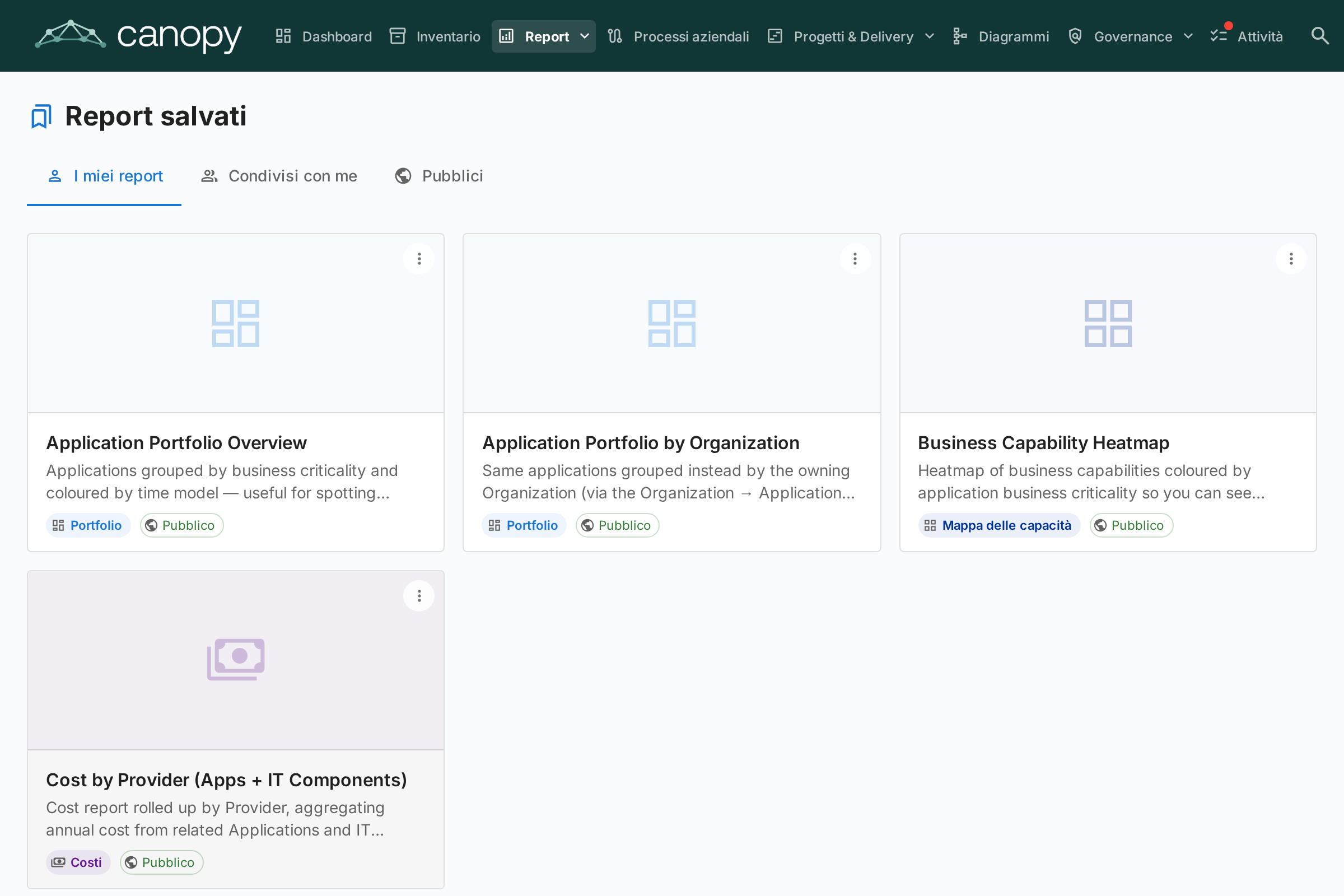

Report salvati

Salvate qualsiasi configurazione di report per un accesso rapido successivo. I report salvati includono un'anteprima in miniatura e possono essere condivisi nell'organizzazione.

Esportare i report

Ogni report supporta Esporta in Excel (.xlsx) e Esporta in PowerPoint (.pptx) dal menu ⋮ nella barra del titolo (accanto a Stampa e Copia link).

• Excel — Produce un foglio per ogni tabella di dati visualizzata al momento, con colonne dimensionate automaticamente e formattazione di valute / numeri preservata. Passate alla vista tabella prima di esportare per catturare le righe sottostanti.
• PowerPoint — Genera una presentazione la cui prima diapositiva combina titolo del report, timestamp di generazione, riepilogo dei filtri attivi e il grafico live in qualità presentazione. Le diapositive successive paginano le tabelle per dispense condivisibili.

Filtri e raggruppamenti attivi al momento dell'esportazione sono registrati sulla diapositiva di titolo o nell'intestazione, mantenendo le esportazioni autoesplicative.

Mappa dei processi

La Mappa dei processi visualizza il panorama dei processi aziendali dell'organizzazione come una mappa strutturata, mostrando le categorie di processo (Gestione, Core, Supporto) e le loro relazioni gerarchiche.
