图表

图表模块允许您使用嵌入式 DrawIO 编辑器创建可视化架构图——与您的卡片库完全集成。将卡片拖到画布上，用关系连接它们，深入层级，并按任何属性重新着色——图表始终与您的 EA 数据保持同步。

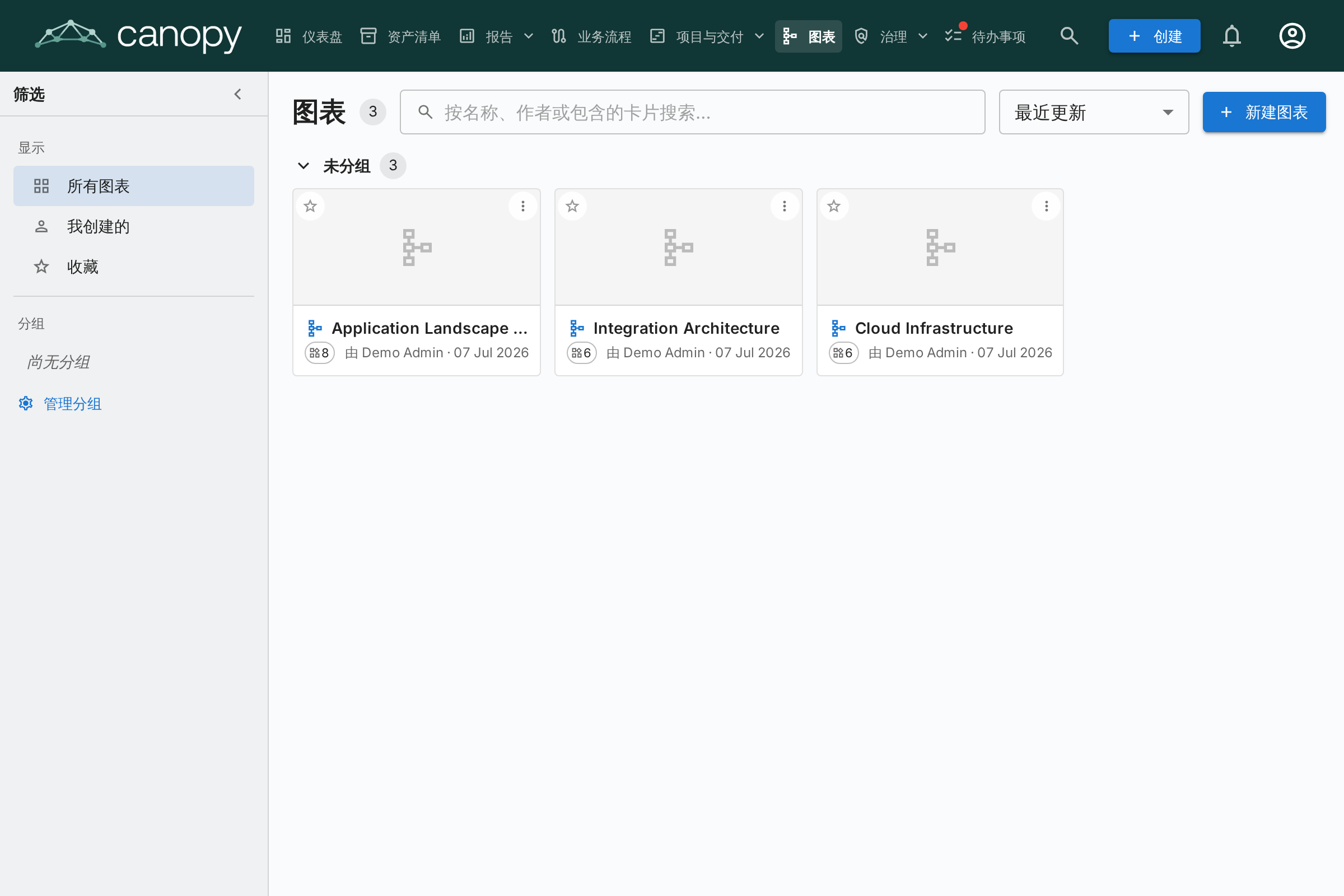

图表库

图表库​

图表库将每个图表显示为一张紧凑的卡片，包含缩略图、名称、作者以及它引用的卡片数量。可对任意图表进行创建、打开、编辑详情、整理或删除。

查找图表​

  • 筛选侧边栏 — 左侧栏可将图表库限定为所有图表、我创建的或您的收藏。使用箭头可将其折叠为窄栏；在小屏幕上，筛选按钮会以滑出面板的形式打开它。
  • 搜索 — 搜索框可匹配图表的名称、作者以及其中绘制的卡片名称，因此您可以按内容查找图表。
  • 排序 — 按最近更新、最近创建或名称排序。
  • 收藏 — 点击任意卡片上的星形即可将其加入您的个人收藏；收藏筛选项会显示全部收藏。

分组​

将相关图表归入分组——工作区范围内共享的标签。一个图表可以同时属于多个分组。在卡片视图中，图表库将每个分组显示为可折叠的标题；未分配的图表显示在未分组下。

  • 使用侧边栏中的管理分组来创建、重命名、改色或删除分组。
  • 使用图表菜单中的**添加到分组…**将其放入一个或多个分组（可以即时创建新分组）。
  • 在侧边栏中选择某个分组会将图表库筛选为仅该分组。

图表编辑器​

打开图表会在同源 iframe 中以全屏方式启动 DrawIO 编辑器。原生 DrawIO 工具栏可用于形状、连接器、文本和布局——每个 Canopy 专有操作都可通过右键菜单、工具栏 Sync 按钮和每张卡片顶部的箭头叠加层访问。

插入卡片​

使用插入卡片对话框（从工具栏或右键菜单打开）将卡片添加到画布：

  • 左侧栏的带实时计数的类型徽章可过滤结果。
  • 在右侧栏按名称搜索；每行都有一个复选框。
  • 插入所选项以网格形式添加选中的卡片；全部插入添加所有符合当前筛选的卡片（超过 50 条结果时会有确认步骤）。

同一对话框在单选模式下用于更改链接的卡片和链接到现有卡片。

画布上的每张卡片都会在左上角显示其卡片类型图标（一个白色小字形），紧邻类型颜色——因此卡片的类型同时通过图标和颜色来传达。这与整个应用中使用的图标一致，并改善了色盲用户的可读性。该图标会出现在此后插入的卡片上。若要为已在较早图表中的卡片添加图标，请在编辑器工具栏中点击应用卡片类型图标。

右键菜单操作​

  • 已同步的卡片：「打开卡片」、「更改链接的卡片」、「取消链接卡片」、「从图表中移除」。
  • 普通形状 / 未链接的单元：「链接到现有卡片」、「转换为卡片」（保留几何形状，将形状变成以其标签命名的待同步卡片）、「转换为容器」（将形状变成可嵌入其他卡片的泳道容器）。

展开菜单​

每张已同步卡片上都有一个小箭头叠加层。点击会打开一个包含三个区段的菜单，每个区段都通过单次往返加载：

  • 显示依赖——通过出入向关系获取邻居，按关系类型分组并显示计数。每行都是复选框；用插入 (N) 提交。
  • 下钻 (Drill-Down)——将当前卡片变成一个泳道容器，其 parent_id 子项嵌套在内。选择要包含的子项，或选择「下钻全部」。
  • 上卷 (Roll-Up)——将当前卡片 + 选定的兄弟（共享相同 parent_id 的卡片）包装在一个新的父容器中。

计数为 0 的行会变灰，已存在于画布上的邻居 / 子项会被自动跳过。

画布上的层级​

容器对应于卡片的 parent_id：

  • 将卡片拖入同类型容器会打开「将「子」添加为「父」的子项？」。是会将层级变更排入队列；否会让卡片回到原位。
  • 将卡片拖出容器会提示分离（设置 parent_id = null）。
  • 跨类型拖放会静默回到原位——层级被严格限制为同类型的卡片。
  • 所有已确认的移动都会进入同步抽屉的「层级变更」桶，包含「应用」和「丢弃」操作。

从图表中移除卡片​

从画布上删除卡片被视为纯视觉操作——「我不想在这里看到它」。卡片仍保留在库存中；其连接的关系边会随其静默消失。手绘的、未注册为 EA 关系的箭头永远不会被自动移除。归档是库存页面的工作，而不是图表的工作。

边删除​

删除带有真实关系的边会打开「删除 源 与 目标 之间的关系？」：

  • 是将删除排入同步抽屉队列；全部同步会发出后端 DELETE /relations/{id}。
  • 否会就地恢复该边（保留样式和端点）。

视图视角​

工具栏中的视图下拉菜单根据属性重新着色画布上的每张卡片：

  • 卡片颜色（默认）——每张卡片使用其卡片类型的颜色。
  • 审批状态——按「已批准」/「待审」/「已破损」重新着色。
  • 字段值——选择画布上当前出现的卡片类型上的任何单选字段（如「生命周期」、「状态」）。没有值的单元会回退到中性灰色。

画布左下角的浮动图例显示当前映射。所选视图会与图表一起保存。

同步抽屉​

工具栏的 Sync 按钮会打开侧边抽屉，显示下次同步排队的所有内容：

  • 新卡片——已转换为待同步卡片的形状，准备推送到库存。
  • 新关系——在卡片之间绘制的边，准备在库存中创建。
  • 已删除的关系——从画布上删除的关系边，已排入 DELETE /relations/{id} 队列。「保留在库存中」会重新插入该边。
  • 层级变更——已确认的拖入 / 拖出容器移动，已排入 parent_id 更新队列。
  • 库存已变更——自打开图表以来在库存中已更新的卡片，准备拉回画布。

只要存在待处理的工作，工具栏的 Sync 按钮就会显示一个脉动的「N 未同步」徽章。当存在未同步的更改时离开标签页会触发浏览器警告，画布每五秒自动保存到本地存储，因此意外刷新后可以在重新打开时恢复。

将图表链接到卡片​

可以从卡片的资源标签页（参见卡片详情）将图表链接到任何卡片。当图表链接到举措卡片时，它也会出现在 EA 交付 模块中，与 SoAW 文档并列。
