Диаграммы

Модуль Диаграммы позволяет создавать визуальные архитектурные диаграммы во встроенном редакторе DrawIO -- полностью интегрированном с инвентаризацией карточек. Перетаскивайте карточки на холст, соединяйте их связями, погружайтесь в иерархии и перекрашивайте по любому атрибуту -- диаграмма остаётся синхронизированной с вашими данными EA.

Г�алерея диаграмм

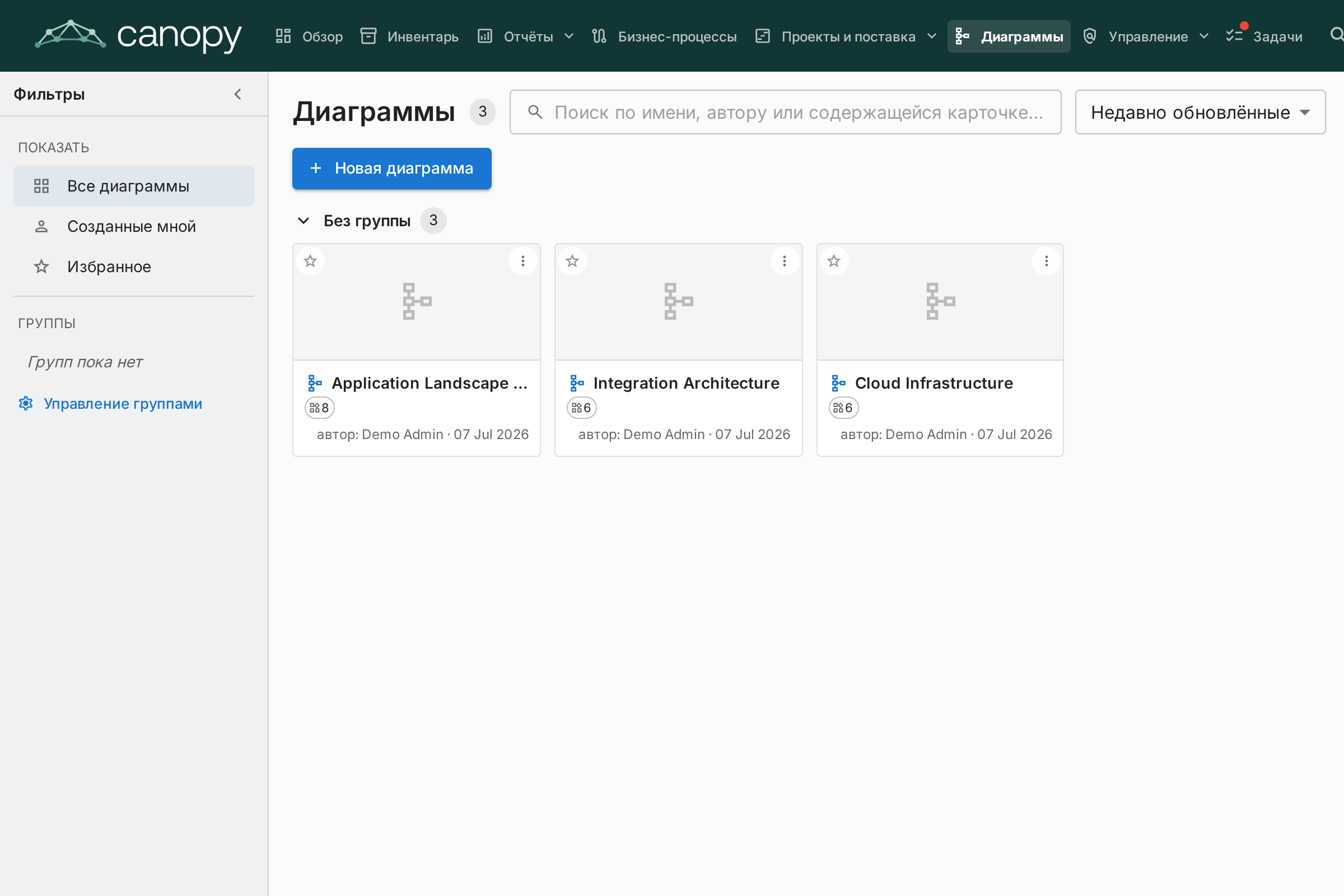

Галерея диаграмм​

Галерея отображает каждую диаграмму в виде компактной карточки с миниатюрой, именем, автором и числом карточек, на которые она ссылается. Создавайте, Открывайте, Изменяйте сведения, упорядочивайте или Удаляйте любую диаграмму.

Поиск диаграмм​

  • Боковая панель фильтров — левая панель сужает галерею до Всех диаграмм, Созданных мной или вашего Избранного. Стрелка сворачивает её в узкую полосу; на маленьких экранах кнопка Фильтры открывает её как выдвижную панель.
  • Поиск — поле поиска сопоставляет имя диаграммы, её автора и имена нарисованных в ней карточек, так что диаграмму можно найти по её содержимому.
  • Сортировка — по недавно обновлённым, недавно созданным или имени.
  • Избранное — нажмите звёздочку на любой карточке, чтобы добавить её в личное избранное; фильтр Избранное покажет их все.

Группы​

Группируйте связанные диаграммы в группы — общие метки уровня рабочей области. Диаграмма может одновременно принадлежать нескольким группам. В виде карточек галерея показывает каждую группу как сворачиваемый заголовок; неназначенные диаграммы отображаются в группе Без группы.

  • Используйте Управление группами на боковой панели, чтобы создавать, переименовывать, перекрашивать или удалять группы.
  • Используйте Добавить в группы… из меню диаграммы, чтобы поместить её в одну или несколько групп (новую группу можно создать тут же).
  • Выбор группы на боковой панели фильтрует галерею только по этой группе.

Редактор диаграмм​

Открытие диаграммы запускает полноэкранный редактор DrawIO во вложенном iframe того же источника. Стандартная панель инструментов DrawIO доступна для фигур, соединителей, текста и компоновки -- все действия Turbo EA доступны через контекстное меню правой кнопки, кнопку Sync на панели инструментов и шеврон-оверлей над каждой карточкой.

Вставка карточек​

Используйте диалог Вставить карточки (открывается с панели инструментов или из контекстного меню), чтобы добавить карточки на холст:

  • Чипы типов с живыми счётчиками в левой колонке фильтруют результаты.
  • Поиск по имени в правой колонке; в каждой строке есть флажок.
  • Вставить выбранные добавляет выбранные карточки сеткой; Вставить все добавляет каждую карточку, соответствующую текущему фильтру (с подтверждением свыше 50 результатов).

Тот же диалог открывается в режиме одиночного выбора для Сменить связанную карточку и Связать с существующей карточкой.

Каждая карточка на холсте показывает свой значок типа карточки в виде небольшого белого глифа в верхнем левом углу, рядом с цветом типа — таким образом тип карточки передаётся как значком, так и цветом. Это соответствует значкам, используемым во всём приложении, и улучшает читаемость для пользователей с дальтонизмом. Значок появляется на карточках, вставленных с этого момента. Чтобы добавить значки к карточкам, уже находящимся на более старой диаграмме, нажмите Применить значки типов карточек на панели инструментов редактора.

Действия правой кнопки​

  • Синхронизированные карточки: «Открыть карточку», «Сменить связанную карточку», «Отвязать карточку», «Удалить из диаграммы».
  • Простые фигуры / несвязанные ячейки: «Связать с существующей карточкой», «Преобразовать в карточку» (сохраняет геометрию, превращает фигуру в ожидающую карточку с её меткой), «Преобразовать в контейнер» (превращает фигуру в swimlane, в котором можно вкладывать другие карточки).

Меню расширения​

На каждой синхронизированной карточке есть небольшой шеврон-оверлей. Щелчок открывает меню из трёх разделов, каждый из которых загружается за один запрос:

  • Показать зависимости -- соседи по исходящим или входящим связям, сгруппированные по типу связи со счётчиками. Каждая строка -- флажок; подтверждайте кнопкой Вставить (N).
  • Drill-Down -- превращает текущую карточку в swimlane-контейнер с вложенными в него её детьми по parent_id. Выберите, каких детей включить, или Углубиться во все.
  • Roll-Up -- оборачивает текущую карточку и выбранных братьев (карточки с тем же parent_id) в новый родительский контейнер.

Строки со счётчиком 0 становятся серыми, а соседи и дети, уже находящиеся на холсте, пропускаются автоматически.

Иерархия на холсте​

Контейнеры соответствуют parent_id карточки:

  • Перетаскивание карточки в контейнер того же типа открывает «Добавить «потомка» как ребёнка «родителя»?». Да ставит изменение иерархии в очередь; Нет возвращает карточку на место.
  • Перетаскивание карточки из контейнера предлагает отсоединить (установить parent_id = null).
  • Перетаскивание между разными типами молча возвращается обратно -- иерархия ограничена карточками одного типа.
  • Все подтверждённые перемещения попадают в раздел Изменения иерархии в панели Sync с действиями «Применить» и «Отменить».

Удаление карточек из диаграммы​

Удаление карточки с холста трактуется как чисто визуальное действие -- «Я не хочу видеть её здесь». Карточка остаётся в инвентаре; её связанные рёбра-отношения молча исчезают вместе с ней. Нарисованные от руки стрелки, не являющиеся зарегистрированными EA-отношениями, никогда не удаляются автоматически. Архивация -- это задача страницы Инвентарь, а не диаграммы.

Удаление рёбер​

Удаление ребра, несущего реальную связь, открывает «Удалить связь между ИСТОЧНИКОМ и ЦЕЛЬЮ?»:

  • Да ставит удаление в очередь Sync; Синхронизировать все отправляет на бэкенд DELETE /relations/{id}.
  • Нет восстанавливает ребро на месте (стиль и концы сохранены).

Перспективы вида​

Выпадающее меню Вид на панели инструментов перекрашивает каждую карточку на холсте по атрибуту:

  • Цвета карточек (по умолчанию) -- каждая карточка использует цвет своего типа.
  • Статус одобрения -- перекрашивает по «одобрено» / «ожидает» / «нарушено».
  • Значения полей -- выберите любое поле с одиночным выбором у типов карточек, присутствующих на холсте (например, Жизненный цикл, Статус). Ячейки без значения отображаются нейтрально-серым.

Плавающая легенда в левом нижнем углу холста показывает текущее сопоставление. Выбранный вид сохраняется вместе с диаграммой.

Панель Sync​

Кнопка Sync на панели инструментов открывает боковую панель со всем, что стоит в очереди на следующую синхронизацию:

  • Новые карточки -- фигуры, преобразованные в ожидающие карточки, готовые к выгрузке в инвентарь.
  • Новые связи -- рёбра, нарисованные между карточками, готовые к созданию в инвентаре.
  • Удалённые связи -- рёбра-связи, удалённые с холста, в очереди на DELETE /relations/{id}. «Оставить в инвентаре» возвращает ребро.
  • Изменения иерархии -- подтверждённые перемещения внутри / из контейнеров, в очереди как обновления parent_id.
  • Инвентарь изменён -- карточки, обновлённые в инвентаре после открытия диаграммы, готовые к подтягиванию на холст.

Кнопка Sync на панели показывает пульсирующую плашку «N не синхронизировано», пока существуют ожидающие правки. Уход со вкладки с несинхронизированными изменениями вызывает предупреждение браузера, а холст автоматически сохраняется в локальное хранилище каждые пять секунд, чтобы случайное обновление можно было восстановить при повторном открытии.

Привязка диаграмм к карточкам​

Диаграммы можно привязать к любой карточке на вкладке Ресурсы карточки (см. Детали карточки). Когда диаграмма привязана к карточке Инициатива, она также отображается в модуле EA Delivery рядом с документами SoAW.
